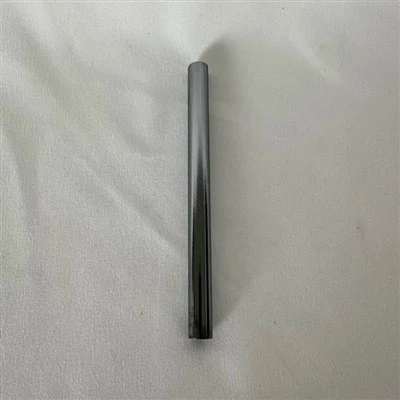

Enojna kristalna palica
Enokristalne silicijeve palice so ključni material, ki se uporablja pri izdelavi polprevodniških naprav. Je monokristalni material v obliki palice, proizveden iz izjemno čistega silicija s posebnim postopkom. Monokristalne silicijeve palice imajo odlične električne lastnosti in kemično stabilnost ter se lahko široko uporabljajo v integriranih vezjih, sončnih celicah, optoelektronskih napravah in na drugih področjih. Postopek priprave monokristalnih silicijevih palic je zelo zapleten in zahteva več procesnih korakov. Prvič, silicijeve surovine se ekstrahirajo iz silicijevih rud, njihova čistost pa se poveča na več kot 99,9999 % z več alkemičnimi postopki. Nato se silicijeva surovina z višjo čistostjo da v kremenčev lonček, stopi pri visoki temperaturi, temperatura in hitrost vlečenja pa se nadzirata z vlečenjem kristala, metodo raztopine ali drugimi metodami, da se postopoma oblikuje enojna kristalna silicijeva palica.
- Hitra dostava
- Zagotavljanje kakovosti
- Storitev za stranke 24/7
Predstavitev izdelka
Profil podjetja
Zhonggui Semiconductor, ustanovljen leta 2009, je zrasel iz svojih korenin v Yangzhou Zhongding Semiconductor Company in postal vodilni v industriji polprevodnikov. Z izkoriščanjem tehničnih inovacij Inštituta Nanos Kitajske akademije znanosti smo specializirani za proizvodnjo in tehnološki napredek polprevodniških silicijevih rezin. Naša predanost je vzgojila ugledno tehnično ekipo, ki nam zagotavlja položaj vodilnega v industriji.
Zakaj izbrati nas
Proizvodna oprema
Upravljamo objekt za čiste prostore razreda 100, ki je opremljen s stroji za rezanje, brušenje, stroji za poševne robove, stroji za kemično mehansko poliranje, stroji za rezanje itd. Predani smo zagotavljanju profesionalnih in prilagojenih storitev našim strankam.
Profesionalna ekipa
Imamo globalni doseg, saj se naši izdelki prodajajo v več državah, vključno z Združenimi državami, Rusijo, Združenim kraljestvom, Francijo itd. Zavezani smo sodelovanju z našimi strankami, da bi spodbudili skupni razvoj in dosegli partnerstva, ki koristijo vsem.
Certifikat
Z napredno opremo in močnim sistemom vodenja kakovosti ISO 9001 našim strankam zagotavljamo visokokakovostne rešitve po meri.
Naša tovarna
Silicore Technologies Ltd., ki se nahaja v industrijski coni mesta Tianshan v mestu Yangzhou, je tovarna neposrednega izvora, osredotočena na zagotavljanje prilagojenih izdelkov na osnovi silicija.
Silicijeve palice tipa P so zasnovane za proizvodnjo polprevodniških naprav tipa p. Ko jih postavimo v rastno peč, te palice, dopirane z akceptorskimi nečistočami, olajšajo kontinuirano rast silicijevih kristalov s pozitivnimi nosilci naboja.
Naše silicijeve palice tipa N so prepojene z donorskimi nečistočami za ustvarjanje polprevodnikov tipa n. Te palice so odlične v okolju peči, saj spodbujajo neprekinjeno in homogeno rast kristalov z izboljšano mobilnostjo elektronov.

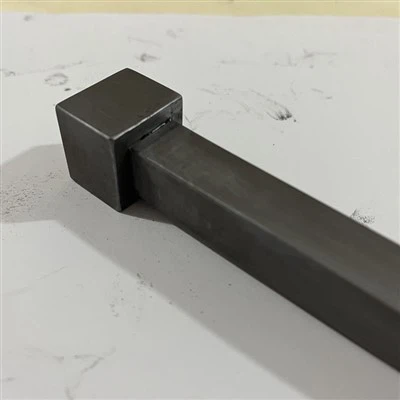

Dopirane silicijeve palice so prilagojene s posebnimi nečistočami za doseganje želenih polprevodniških lastnosti.
Nedopirane silicijeve palice so čiste in brez kakršnih koli dodatkov ter ohranjajo intrinzične lastnosti silicija.
Naše monokristalne palice so bistvenega pomena za proizvodnjo polprevodnikov. Te palice postavimo v peč, kjer služijo kot seme za neprekinjeno rast kristalov.
Kaj je enokristalna palica?
Enokristalne silicijeve palice so ključni material, ki se uporablja pri izdelavi polprevodniških naprav. Je monokristalni material v obliki palice, proizveden iz izjemno čistega silicija s posebnim postopkom. Monokristalne silicijeve palice imajo odlične električne lastnosti in kemično stabilnost ter se lahko široko uporabljajo v integriranih vezjih, sončnih celicah, optoelektronskih napravah in na drugih področjih.
Postopek priprave monokristalnih silicijevih palic je zelo zapleten in zahteva več procesnih korakov. Prvič, silicijeve surovine se ekstrahirajo iz silicijevih rud, njihova čistost pa se poveča na več kot 99,9999 % z več alkemičnimi postopki. Nato se silicijeva surovina z višjo čistostjo da v kremenčev lonček, stopi pri visoki temperaturi, temperatura in hitrost vlečenja pa se nadzirata z vlečenjem kristala, metodo raztopine ali drugimi metodami, da se postopoma oblikuje enojna kristalna silicijeva palica.
Prednosti enokristalne palice
Stabilnost
Enokristalna palica je znana po svoji odlični stabilnosti. Silicij ohrani svoje lastnosti v ekstremnih temperaturah in okoljih. Zaradi te stabilnosti je silicij idealen za uporabo v proizvodnji elektronskih naprav in naprednih materialov.
Širok spekter uporabe
Silicij je osnovni material polprevodnikov in se pogosto uporablja v integriranih vezjih, mikroelektroniki, optoelektroniki, sončni energiji in drugih področjih. Integrirana vezja na osnovi silicija so postala temelj sodobne elektronske industrije.
Odlične električne lastnosti
Električna prevodnost silicija je med kovinami in polprevodniki, odlične pa so tudi njegove izolacijske lastnosti. To daje siliciju edinstveno prednost pri izdelavi elektronskih komponent in vezij.
Uporaba monokristalne palice
Amorfni silicij je direktnopasovni polprevodnik. V njegovi strukturi je veliko tako imenovanih "visečih vezi", to je elektronov, ki niso vezani na okoliške atome silicija. Ti elektroni lahko ustvarjajo tok pod delovanjem električnega polja in ga ne. Potrebuje pomoč fononov, zato je amorfni silicij mogoče narediti zelo tanek in ima prednost nizkih proizvodnih stroškov.
Ko se staljeni elementarni silicij strdi, se atomi silicija razporedijo v diamantno mrežo, da tvorijo številna kristalna jedra. Če ta kristalna jedra zrastejo v kristalna zrna z enako orientacijo kristalne ravnine, se bodo ta kristalna zrna združila vzporedno in kristalizirala v enokristalno palico. Monokristalna palica ima fizikalne lastnosti metaloida in ima šibko električno prevodnost. Njegova električna prevodnost narašča s povišanjem temperature in ima znatno polprevodnost. Ultra čista monokristalna palica je intrinzični polprevodnik. Dodajanje elementov v sledovih skupine IIIA, kot je bor, v ultračisto enokristalno palico lahko izboljša njeno prevodnost in tvori silicijev polprevodnik tipa p; dodajanje sledov elementov skupine VA, kot sta fosfor ali arzen, lahko prav tako izboljša stopnjo prevodnosti. Oblikovanje silicijevega polprevodnika tipa n. Metoda proizvodnje monokristalne palice je običajno najprej pripraviti polikristalni silicij ali amorfni silicij, nato pa uporabiti metodo Czochralskega ali metodo taljenja suspendirane cone za gojenje paličaste monokristalne palice iz taline.
Monokristalni silicij je surovina za izdelavo polprevodniških silicijevih naprav in se uporablja za izdelavo močnostnih usmernikov, močnostnih tranzistorjev, diod, stikalnih naprav itd. Je obetaven material pri razvoju energetskih virov.
Glede na različne metode rasti kristalov je monokristalna palica razdeljena na metodo Czochralskega (CZ), metodo talilne cone (FZ) in epitaksialno metodo. Monokristalne paličaste palice se gojijo z metodami Czochralskega in conskega taljenja, monokristalne paličaste palice pa se gojijo z epitaksijo. Monokristalna palica, gojena po metodi Czochralskega, se uporablja predvsem v polprevodniških integriranih vezjih, diodah, substratih za epitaksialne rezine in sončnih celicah.
Potek proizvodnega procesa enokristalne palice
Obdelava kamna
Začne se s kamnom (vsi kamni vsebujejo silicij). Kamen se segreje in preide v tekoče stanje. Po segrevanju preide v plinasto stanje. Plin gre skozi veliko zaprto škatlo. V škatli je N hčerinskih kristalov za ogrevanje, oba konca pa sta vpeta z grafitom. Da, ko gre plin skozi to škatlo, bo kristal pritegnil enega od plinov k kristalu in kristal bo počasi postal debelejši. Ker se telo solidno spreminja, je zelo počasno. V približno enem mesecu je škatla V njej je veliko dolgih in dolgih primarnih polisilikatov.
Kisanje
Seveda je veliko odpadnih plinov itd. (silicijev tetraklorid) se proizvaja med proizvodnim procesom. Zdi se, da tega zdaj ne moremo dobro rešiti. Brez odlašanja, ko bo primarni polikristal na voljo, bomo začeli kisati. , vodikova kislina, dušikova kislina, ocetna kislina itd. očistite zunanjost surovega polikristalnega, nato ga posušite v sušilnici, preverite, ali je brez prahu, in ga zapakirajte.
Vlečenje kristalov
Pošljite ga na vlečenje kristalov. Vlečenje kristalov je uporaba peči za vlečenje kristalov za segrevanje in taljenje polisilicija, nato pa uporaba podkristalov za vlečenje navzgor. Delavci so najprej dali polisilicij v kremenčev lonec. (Da bi zmanjšali stroške, bo tovarna uporabila tudi nekaj opranih baterij. (skupaj stopite zdrobljene silicijeve rezine) Ugasnite štedilnik in segrejte. Tališče kremenčevega lonca je 1700 stopinj, tališče silicija pa le Približno 1410 stopinj Ko se kremenčev lonec počasi vrti, se kristali spustijo od zgoraj, da dosežejo središče lonca, se počasi vrtijo v nasprotni smeri segreje električno in hkrati ohladi površino tekočine, se pojavi svetlobna točka, povlecite navzgor, obrnite ramena, normalno povlecite. in ga dokončaj v približno dnevu in pol pride ven ena sama kristalna palica.
Narežemo na kvadratke
Ko je monokristalna palica na voljo, jo razrežite v kvadratno obliko. Enokristalna palica je običajno 6 palcev, tipa P, z upornostjo 0.5-6 ohmov (en palec je enak približno 2,4 centimetra). Odrežite štiri stranice palice, da naredite kvadrat s posnetimi robovi. Narežite ga na rezine 0.22 mm.
Katere so različne funkcije in prednosti monokristalnega silicija in polikristalnega silicija?
Različne funkcije
Monokristalni silicij:Monokristalni silicij je surovina za izdelavo polprevodniških silicijevih naprav in se uporablja za izdelavo močnostnih usmernikov, močnostnih tranzistorjev, diod, stikalnih naprav itd. Je obetaven material pri razvoju energetskih virov.
Polikristalni silicij:Polikristalni silicij in monokristalni silicij je mogoče ločiti drug od drugega po videzu, vendar je za pravo identifikacijo potrebna analiza za določitev smeri kristalne ravnine, vrste prevodnosti in upornosti kristala. Polikristalni silicij je neposredna surovina za proizvodnjo monokristalne palice in je osnovni elektronski informacijski material za sodobno umetno inteligenco, avtomatski nadzor, obdelavo informacij, fotoelektrično pretvorbo in druge polprevodniške naprave.
Prednosti
Monokristalni silicij:Monokristalne silicijeve sončne celice so trenutno najhitreje razvit tip sončnih celic. Njegova sestava in proizvodni proces sta bila dokončana, njegovi izdelki pa so bili široko uporabljeni v vesoljskih in zemeljskih objektih. Ta vrsta sončne celice kot surovine uporablja monokristalne silicijeve palice visoke čistosti, z zahtevano čistostjo 99,999 %. Da bi zmanjšali proizvodne stroške, sončne celice za zemeljsko uporabo zdaj uporabljajo monokristalne silicijeve palice sončne kakovosti, kazalniki učinkovitosti materiala pa so bili sproščeni.
Polikristalni silicij:Proizvodnja sončnih celic iz monokristalnega silicija zahteva veliko količino enokristalnih palic visoke čistosti. Predstavlja več kot polovico skupnih stroškov proizvodnje sončnih celic. Poleg tega je vlečeni monokristalni silicij. Silicijeve palice so cilindrične, sončne celice, proizvedene z njihovim rezanjem, pa so tudi diski. Stopnja izkoriščenosti ravne površine solarnih modulov je nizka.
Parametri delovanja enokristalne palice
5N čistost:99,999 % čistost, kar pomeni, da obstaja en atom nečistoče na milijon atomov. Silicijeve rezine čistosti 5N se večinoma uporabljajo v sončnih celicah in nekaterih močnostnih elektronskih napravah.
6N čistost:99,9999 % čistost, kar je milijoninka atoma nečistoče. V primerjavi s 5N se silicijeve rezine čistosti 6N uporabljajo v zahtevnejših elektronskih in optoelektronskih aplikacijah, kot so napredne fotonapetostne celice, polprevodniške naprave z visokim izkoristkom itd.
9N čistost:Čistost silicijevih rezin mora običajno doseči 99,9999999 % (imenovana čistost 9N), kar pomeni, da je lahko samo en atom nečistoče na milijardo atomov.
Vsebnost kisika in ogljika:Kisik in ogljik sta pogosti nečistoči v silicijevih rezinah. Njihova vsebnost je običajno izražena v atomski koncentraciji. Pri silicijevih rezinah elektronske kakovosti je vsebnost kisika običajno nadzorovana pri 15-18 ppm, vsebnost ogljika pa pri 1-5 ppm.
Gostota dislokacij:Merska enota je običajno cm^-2, gostota dislokacij visokokakovostnih silicijevih rezin pa mora biti manjša od 100 cm^-2.
Mikro napake:Vključno z mikrorazpokami, prazninami in kovinskimi nečistočami mora biti število mikronapak v visokokakovostnih silicijevih rezinah izjemno majhno ali celo blizu nič.
Debelina:Natančnost ±2 μm, standardni razpon debeline silicijevih rezin je od 200 μm do 750 μm.
Ravnost:Celotna ravnost (TTV, variacija celotne debeline) in lokalna ploskost (LTV, variacija lokalne debeline) sta običajno nadzorovani znotraj 1 μm.
Hrapavost površine:Atomska raven gladka, površinska hrapavost pod 0,2 nm RMS (povprečni kvadrat).
Toplotna prevodnost:Toplotna prevodnost silicija je približno 150 W/(m·K) pri sobni temperaturi, kar je zelo ugodno za odvajanje toplote, ki je ključnega pomena za ohranjanje delovne temperature čipa v varnem območju.
Prevodnost:Stopnja in vrsta dopinga določata prevodnost silicijeve rezine, ki je lahko v razponu od 10^-3 S/cm (N-tip) do 10^3 S/cm (P-tip).
Mobilnost prevoznika:Za silicij tipa P je mobilnost približno 450 cm^2/V·s, medtem ko je za silicij tipa N približno 1500 cm^2/V·s.
Magnetizem:Silicij je nemagnetni material, vendar lahko nečistoče, vnesene med postopkom dopinga, povzročijo šibek magnetizem. Magnetna občutljivost silicijeve rezine mora biti čim manjša.
Visokokakovostne silicijeve rezine lahko izboljšajo delovanje in zanesljivost elektronskih naprav, hkrati pa zmanjšajo proizvodne stroške in stopnje napak. Z nenehnim napredkom tehnologije priprave se ti parametri učinkovitosti postopoma izboljšujejo, da izpolnjujejo vse strožje zahteve uporabe.
Čisto okolje
● Okolje brez prahu: enokristalno palico je treba hraniti v čisti sobi, da preprečite odlaganje prahu in drugih delcev na površini.
● Konstantna temperatura in vlažnost: temperatura in vlažnost okolja za shranjevanje morata ostati stabilni, običajno je temperatura 22±1 stopinja, vlažnost pa je nadzorovana pri 45%-65%.
Pakiranje in selitev
● Posebna embalaža: uporabite antistatične materiale in blažilne materiale za embalažo, da preprečite poškodbe monokristalne palice zaradi vibracij ali udarcev med transportom.
● Varnostni ukrepi pri delovanju: Nosite antistatične rokavice, ko ravnate z enokristalno palico, da preprečite prstne odtise in kontaminacijo z oljem.
dolgoročno skladiščenje
● Proti koroziji: Za dolgoročno shranjevanje enokristalne palice poskrbite, da bo površina suha in se izogibajte stiku z jedkimi plini, kot sta žveplo in klor.
● Navpična postavitev: enokristalno palico je treba postaviti navpično na posebna stojala, vsaka rezina pa mora biti ločena z antistatičnimi ločili.
Čiščenje in pregled
● Redno čiščenje: Za redno čiščenje površine silicijeve rezine uporabljajte alkohol visoke čistosti in ultra čisto vodo, da odstranite morebitne organske ali anorganske onesnaževalce.
● Redni pregled: Redno pregledujte videz in delovanje silicijeve rezine, da se prepričate, da ni poškodovana in da je delovanje oslabljeno.
Preprečite onesnaženje
● Kemična izolacija: Okolje, kjer so shranjene monokristalne palice, mora biti stran od mest, kjer se lahko sproščajo škodljive kemikalije, kot so omare za kislinsko-bazično shranjevanje ali območja za izhlapevanje topil.
● Navzkrižna kontaminacija: Izogibajte se mešanju monokristalnih palic različnih vrst in specifikacij, da preprečite navzkrižno kontaminacijo.
Mehanska zaščita
● Fizična zaščita: Rob silicijeve rezine se zlahka poškoduje. Uporabite zaščitni trak za robove ali položite silikonsko rezino v škatlo za silikonske rezine, da jo zaščitite.
Z zgornjimi ukrepi za shranjevanje in vzdrževanje je mogoče močno podaljšati življenjsko dobo monokristalne palice in ohraniti njihovo visoko zmogljivost pri nadaljnji obdelavi in uporabi. Poleg tega lahko upoštevanje pravilnih postopkov skladiščenja in vzdrževanja zmanjša nepotrebne ekonomske izgube in zagotovi nemoten potek proizvodnega procesa.
Naša tovarna
Naša specializacija za po meri izdelane silicijeve rezine, zarodne kristale, silicijeve tarče in distančnike nam omogoča izpolnjevanje različnih potreb v polprevodniški in solarni industriji. Naša zaveza k zagotavljanju personaliziranih storitev omogoča našim strankam, da natančno in učinkovito dosežejo svoje specifične projektne cilje.
